结构及组成/主要组成成分：该产品由主机和患者导联线组成，其中：主机部分包括手持部分[Radical 7(Touchscreen)型]和对接站[RDS-1、RDS-3、RDS-7(即Root)型]；患者导联线的型号为Red LNC-04、Red LNC-10、Red LNC-14、Red PC-04、Red PC-08、Red PC-12、Rainbow RC-1、Rainbow RC-4、Rainbow RC-12

适用范围/预期用途：该产品用于连续、无创地测量动脉血红蛋白的功能性血氧饱和度SpO2、脉搏率PR、碳氧血红蛋白饱和度SpCO、高铁血红蛋白饱和度SpMet、总血红蛋白SpHb和/或呼吸速率RRa。该产品适用于非活动和活动状态下的成人、小儿和新生儿患者，血流灌注不良或良好的患者均可使用，在医院、医疗机构中由经过相关培训的人员使用。

脉搏碳氧血氧测量仪Radical 7参数（标配三参）

外观显示：10.1 英寸，LCD显示屏，1280*800，触摸屏

电源：100-240VAC，47-63HZ

尺寸：22.6CM*8.9CM*5.3CM

重量：0.54 KG

一、测量范围

SPO20-100%

脉搏率25-240次/分钟

«血流灌注指数(PI)0.02-20%

二、准确度及灵敏度

SPO270-100%

无体动时

成人/儿童/婴儿±2%

新生儿±3%

«体动时

成人/儿童/婴儿/新生儿 ±3%

«低灌注时

成人/儿童/婴儿/新生儿 ±2%

   SPO260-80%

    无体动时

        成人/儿童/婴儿±3%

脉搏率准确度

脉搏范围 25-240次/分钟

无体动时

    成人/儿童/婴儿/新生儿   ±3次/分钟

体动时

   成人/儿童/婴儿/新生儿   ±5次/分钟

低灌注时

    成人/儿童/婴儿/新生儿   ±3次/分钟

3.   « 灵敏度设置：APOD（传感器脱落自适应探查），正常灵敏度，最大灵敏度三种

三、分辨率

     血氧饱和度（%SpO2）         1%

     脉搏率（bpm）                1次/分钟

四、操作性能

底座与主机可分离，方便转运和抽样检查。

«显示屏具备重力驱动式自动旋转功能：水平和垂直方向显示可自动切换。

五、报警

针对高低血氧饱和度和脉搏率的声音和可视报警（SPO2范围1-99%，PR范围30-235次/分，PI范围 0.03- 19% ）

传感器状态、系统故障和电池电量低报警

声音和可视报警

三维报警：除了上下限报警之外，还可设置患者在一个特定的时间段内达到特定的减饱和次数时，系统将发出声音报警和可视报警，特别是在发生超过典型的低报警事件之前，可能已经出现一个周期且很有限的瞬间减饱和症状，所以三维报警能够提示临床更加密切监测或调整治疗方案。

六、数据显示及存储

数据显示：SPO2，脉搏率（PR），血流灌注指数(PI)，Pleth波形，报警状态，数据趋势，状态消息，Signal IQ，最高/正常/APOD灵敏度，以及FastSat。

可根据设置分辨率不同（2-10秒），提供最小72小时趋势数据存储。

七、输出接口

串行RS-232（RDS-1，RDS-3）、护士呼叫/模拟输出（RDS-1，RDS-3）、SatShare(RDS-1)、Philips Vuelink、Spacelabs Universal Flexport（RDS-1，RDS-3）

八、环境

工作温度                                0~50˚C

运输/存储温度                           -40 ~70˚C

工作湿度                                10~95% （无冷凝）

产品配置单

产品内容数量单位

主机Radical-7 Touchscreen手持主机(彩色触摸屏)，监测SpO2, PR, PI，具有3D报警功能1台

底座RDS-31台

导联线导联线1根

说明书无    1本

产品概述：

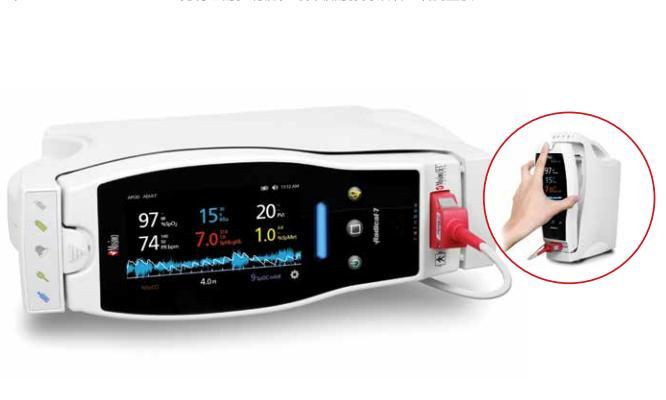

Radical-7脉搏碳氧血氧测量仪

以 Masimo rainbow SET为特色的多功能，可升级的脉搏碳氧血氧测量仪

Masimo SET® 监测技术

SpO2 PR Pi PVi

可升级的 rainbow SET 监测技术

SpHb SpCO   SpMet SpOC RRa

适应不断变化的监测需求

本设备可作为床旁、手持式或转运，集三种用途于一身

功能：

可充电电池

电池续航时间可达4 小时，可作为手持设 备进行长时间监测

连接选项

内部采用802.11 radio & Bluetooth®实现无线连接

电子记录

通过 Masimo Patient SafetyNet™*或 Iris Gateway™与医院的EMR电子病历系 统对接，自动采集患者数据

直观的用户界面

采用高清晰度的多点触摸显示屏，实现轻松浏览和设置

体积描记波形

高分辨率的体积描记波形，另有可选的RRa®波形，可实时查看相关数据

显示屏自动旋转

多功能屏幕，可根据设备方向自动调整

无缝升级到Root

可对接Root®患者监测和连接平台

自定义显示屏以查看您的临床设置中优先级最高的参数

通过简单的手势操控，即可移动、展开或折叠参数趋势以进行深入分析

根据患者人群配置参数和警报设置，也可以从预配置的患者文件中选择

声音和可视报警，用于快速识别报警参数

Radical-7 规格

手持式电池

类型 锂电池

容量（电池寿命） 4 小时1

充电时间 3 小时

环境要求

工作温度   0–50° C (32–122° F)

工作海拔   500-1060mbar

物理特性

尺寸 22.6 厘米 x 8.9 厘米 x 5.3 厘米（8.9 英寸 x 3.5 英寸 x 2.1 英寸） 单机8.9 厘米 x 26.7 厘米 x 19.6 厘米（3.5 英寸 x 10.5 英寸 x 7.7 英寸）

重量

手持式 0.54 千克（1.2 磅）

底座（型号 RDS-1、2 和 3） 1.14 千克（2.5 磅）

单机（型号 RDS-1、2 和 3） 1.73 千克（3.8 磅）

1表示在使用充满电的电池、指示灯亮度最低、关闭脉搏音情况下的大致运行时间。↑Masimo SET® Measure-through Motion技术包括SpO2和PR。

*Patient SafetyNet University Health System Consortium

使用Radical-7监测SpHb、SpMet和SpCO不能取代检验科的血液化验，也不能用作诊断或治疗一氧化碳中毒的唯一依据。在临床决策之前，应使用检验科的仪器 分析血样。
